Multimedia w Sporcie - Hala Widowiskowo - Sportowa „Spodek”, TRIAS S.A.

07-10-2009

www.trias.pl

Mamy przyjemność poinformować Państwa o największej i najbardziej prestiżowej realizacji firmy TRIAS S.A.

Multimedia w Sporcie - Hala Widowiskowo - Sportowa „Spodek”

Kończąc ostatni etap realizacji w Hali Widowiskowo - Sportowej „Spodek” w Katowicach, TRIAS po raz kolejny udowodnił, że na Multimediach w Sporcie zna się jak nikt inny. W ramach projektu zainstalowaliśmy dwa ogromne ekrany diodowe oraz dwie tablice wyników.

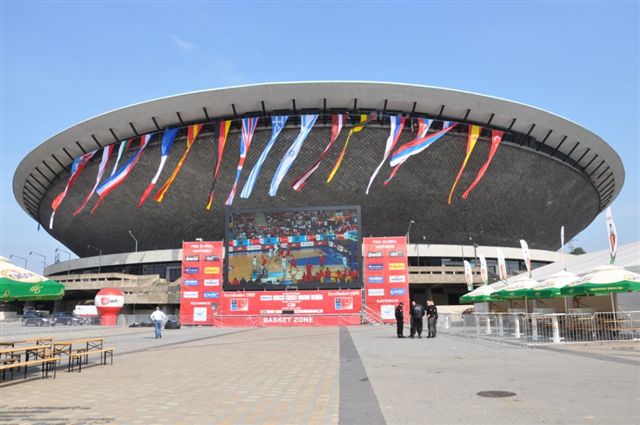

Ekran zewnętrzny

Ekran diodowy MorisLED, o powierzchni blisko 100 m2, w technologii RGB, rozdzielczości wizualnej 25 mm - znajduje się przed wejściem głównym do Hali. Zainstalowany jest ok. 6 m nad ziemią, w układzie panoramicznym, na specjalnie zaprojektowanej konstrukcji wolnostojącej.

Ekran sterowany jest z reżyserki umieszczonej wewnątrz obiektu. Dołączyliśmy także możliwość automatycznej regulacji jasności - w zależności od warunków atmosferycznych - co ma duży wpływ na obniżenie kosztów związanych z poborem energii elektrycznej. Dodatkowo istnieje możliwość regulacji ręcznej.

Zainstalowane urządzenia sterujące:

system Digital Signage - umożliwia zarządzanie wyświetlaną treścią,
dodatkowe skal ery - umożliwiają skalowanie i podłączanie urządzeń z różnymi standardami przesyłania obrazu.

Obraz przesyłany jest na długości około 200 m za pomocą światłowodów.

Ekran LED służy do wyświetlania m.in. reklam, informacji o wydarzeniach, harmonogramów imprez.

DANE TECHNICZNE EKRANU DIODOWEGO - EKRAN ZEWNĘTRZNY
Całkowity wymiar ekranu	Wymiary ekranu : 11,2 m x 8,4m Całkowita powierzchnia 94,08 m2;
Technologia	RGB
Waga ekranu	Ok. 4700 kg bez konstrukcji wsporczej
Wymiary pojedynczego modułu	Szer. 1600 mm x wys. 120 mm, do zastosowań zewnętrznych
Rozdzielczość fizyczna	25 mm
Rozdzielczość fizyczna w pixelach	448 x 336 pixeli
Jasność	Ponad 5000 nits
Pobór prądu całego ekranu	Średnio 19 kW, maksymalnie 56 kW

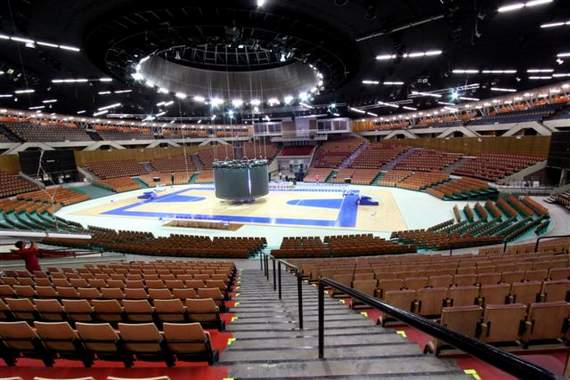

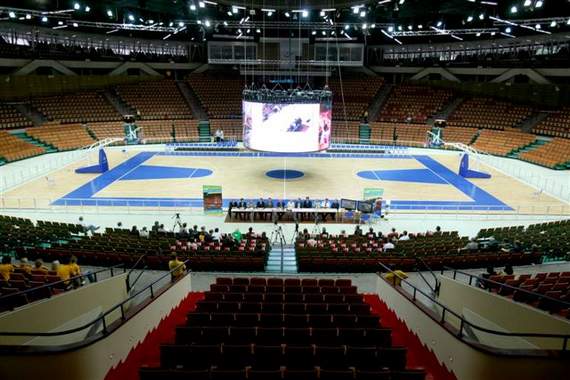

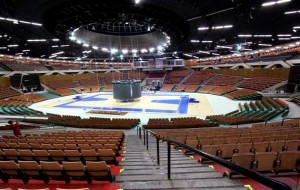

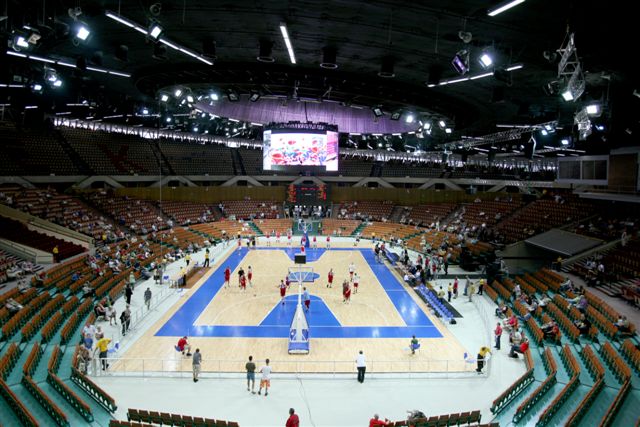

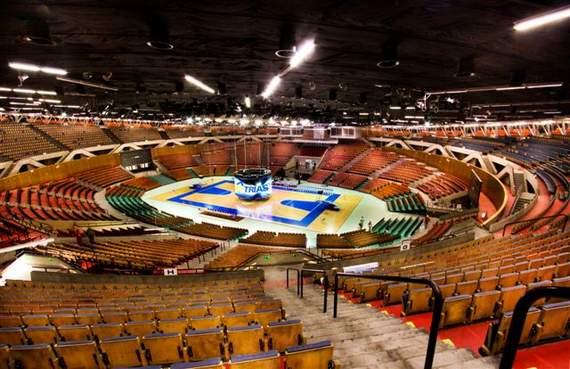

Ekran wewnętrzny

Ekran diodowy HiLED, o powierzchni prawie 90 m2, w technologii SMD, rozdzielczości
18 mm, zawieszony jest na specjalnie zaprojektowanej konstrukcji umieszczonej pod kopułą
Hali Sportowej.

Ekran w kształcie cylindra, o średnicy 7,4 m, zawieszony jest na ośmiu zsynchronizowanych
wyciągarkach. Pozwalają one na ustawianie ekranu na różnych poziomach, a także na płynną
regulację podczas trwania imprezy! Ekran posiada funkcję regulacji jasności w zależności od zastosowań.

Ze względu na ograniczenia wagowe, ekran wraz z konstrukcją i innymi elementami takimi, jak: prowadnice kabli, wyciągarki i sterowniki do wyciągarek, rozdzielnia elektryczna, okablowanie itp. waży tylko 3,5 tony.

Zainstalowane urządzenia sterujące:

system cztero wyjściowy Digital Signage - umożliwia zarządzanie wyświetlaną treścią,
procesor obrazu Vista Spyder daje nieograniczone możliwości zarządzania obrazem: płynne przenikanie obrazów, możliwość dzielenia ekranu na kilka obszarów, wybór obrazu z kilkunastu źródeł, interfejs graficzny do zarządzania, tablet dotykowy ułatwiający sterowanie zaprogramowanych presetów.

W systemie podłączyliśmy także splitery video, SDI i DVI umożliwiające wyświetlanie sygnału z kamery, DVD czy wozu transmisyjnego.

Oba ekrany zarządzane są z jednego komputera, w którym zainstalowaliśmy narzędzia do sterowania i zarządzania obrazem

DANE TECHNICZNE EKRANU DIODOWEGO - EKRAN WEWNĘTRZNY
Całkowity wymiar ekranu	Układ modułów: 13 rzędów x 82 kolumn; Wymiary ekranu : 23620 mm x 3740 mm; Całkowita powierzchnia 88,32 m2;
Technologia	SMD
Waga ekranu	Ok. 1250 kg bez konstrukcji wsporczej
Wymiary pojedynczego modułu	Szer. 288 mm x wys. 288 mm
Rozdzielczość fizyczna	18 mm
Rozdzielczość fizyczna w pixelach	1312 x 208 pixeli
Jasność	Ponad 1200 nits
Pobór prądu całego ekranu	Średnio 48,6 kW, maksymalnie 84,8 kW

Tablice wyników

TRIAS zainstalował także system tablic wyników i tablic 24 - sekundowych. Sterowane są ze stanowiska sędziowskiego, umieszczonego na boisku oraz z reżyserki audio-wideo.

2 tablice wyników Stramatel umieszczone po obu stornach Hali. Wyświetlają czas, nazwiska zawodników, ich numery, wyniki meczu i inne niezbędne informacje.
2 wyświetlacze 24 - sekundowe umieszczone na koszach do gry w koszykówkę.

TRIAS S.A. Oddział Warszawa
01-942 Warszawa,

Kabaretowa 21

tel.: +48 22 839 49 35

fax: +48 22 839 03 53

www.trias.pl

Zdjęcia TRIAS S.A.:

Multimedia w Sporcie - Hala...
